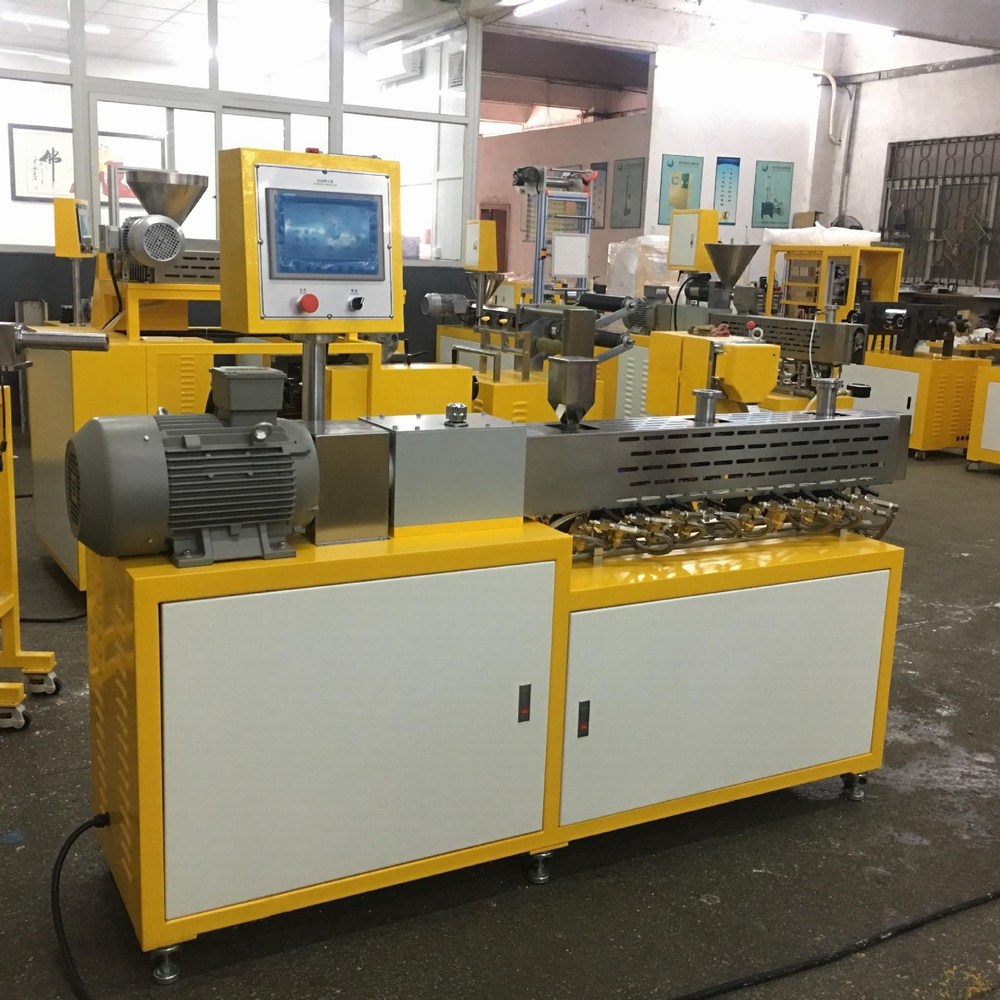

DM-7009 實驗室雙螺桿混煉擠出機組

室驗室小型平行雙螺桿擠出機組，應用于高分子材料的填充、共混、改性、增強的小型化生產，試驗及教學，該機組小劑量，高效率，低成本，占地面積小，非常適合生產前的研發，配方合成等。

一、設備主要參數：
1.螺桿直徑：     Ф21.7mm；
2.主機長徑比：    L/D＝40：1；
3.螺桿：合金特種工具鋼，螺桿帶有喂料段、輸送段、壓縮段和混合頭，經硬鉻拋光，超精衍磨等工藝處理，氮化層深度0.4-0.7mm，氮化硬度HRC55~60
4.機筒材質：耐磨硬質合金；
5.主電機功率：    4kw（西門子貝德交流電機）；
6.主機螺桿轉速：  600rpm；
7.主機加熱功率：  ～3kw；
8.總裝機功率：    ～10kw；
9.生產能力： 2-5KG    （視生產物料的工藝配方而定）
10.物料準備量：2-5KG    （視生產物料的工藝配方而定）

二、機組配置
  （一）雙螺桿混煉擠出機組
       1.  單螺桿強制喂料系統
⑴   驅動電機：0.37KW，采用交流電機
⑵   變頻調速：松日變頻調器調速
⑶   減速箱速比：17
⑷   電機與喂料減速機采用直聯式，喂料體中帶臥式攪拌器。
⑸   強制喂料電機
⑹   減速箱速比：385
       2.  齒輪減速箱
⑴   減速比：2.5：1
⑵   輸出軸轉速：MAX600RPM
⑶   輸入軸轉速：MAX1500RPM
⑷   主機傳動箱減速與扭矩分配部分合為一體,采用平行三軸式設計,結構緊湊。減速、
       扭矩分配及兩根輸出軸徑向軸承使用進口軸承。
       3.  潤滑油冷卻系統
⑴   一體擺線油泵，電機0.12KW
       4.  主機電機
⑴    主機電機：4KW（西門子貝德交流電機）
⑵    電機轉速（MAX）：1500RPM
       5.  螺桿
⑴    螺桿直徑：φ21.7㎜
⑵    L/D=40：1
⑶    螺桿為積木式
⑷    螺桿芯軸為40CrNiMoA材質，螺桿元件與芯軸為漸開線聯結，強度高，承載負荷大，拆裝組合方便。
⑸    螺桿元件材質為優質高速工具鋼W6Mo5Cr4V2，高溫真空淬火熱處理。
⑹    整體硬度HRC62~64。
       6.  料筒
⑴    機筒材質選用45鋼為基體，八字孔采用雙合金襯套，耐磨合金a-101（Fe-Cr-Ni-B+Carbide）, 硬度HRC60~64, 機筒總長度870mm
⑵    第一節筒體為喂料筒體, 第六節筒體為抽真空筒體, 第七節筒體為擠出筒體,其余
  筒體為閉口筒體。
⑶    軟水循環系統
  3.1  機筒內采用軟水冷卻
  3.2  軟水箱與機體分離，便于清洗和維修
  3.3  喬克電磁閥
  3.4  水管采用紫銅管鍍鉻處理
  3.5  冷卻形式 ：水冷
  3.6  冷卻泵：120W
  3.7  水箱容積：30L
       7.  加熱系統
                   控溫段          料筒段              加熱片型式
                                   第一段                 進料
                   一區            第二段                 鑄銅
                   二區            第三段                 鑄銅
                   三區            第四段                 鑄鋁
                   四區            第五段                 鑄鋁
                   五區            第六段                 鑄鋁
                   六區            第七段                 鑄鋁
                快開機頭                                  鑄銅
               用融溫?zé)犭娕紝?zhuān)測物料熔融溫度，最高溫度可達260℃，用壓力傳感器專測物料壓力。
        8.  真空脫氣裝置
⑴   SK-0.15水環真空泵
⑵   驅動電機：0.75KW
        9.  水拉條快開機頭，口模2孔-φ3.5mm
10.  電氣控制系統
⑴   3×380V，交流50Hz。
⑵   主要電器控制元件為西門子產品
⑶   雙螺桿電機為交流電機功率4 KW，雙螺桿主機調速裝置為松日變頻調速器
⑷   喂料機調速裝置為英威騰變頻調速器
⑸   溫控儀表采用RKC產品，雙通道智能型，每區一溫控
⑹   壓力表量程為0~25Mpa
⑺   電磁閥采用喬克電磁閥
⑻   加熱由溫控表通過固態繼電器控制
⑼   電器控制柜控制包括：溫控系統；驅動系統；聯鎖連控系統。
    11． 聯鎖連控系統
⑴   油潤滑系統與主機聯鎖，即啟動油泵后，才能啟動主機。
⑵   喂料系統與主機聯鎖，即啟動主機后，才能啟動喂料機
⑶   壓力系統與主機聯鎖，即過壓時，主機及喂料均停止工作。
⑷   電流與主機聯鎖，即過電流時，主機及喂料均停止工作。

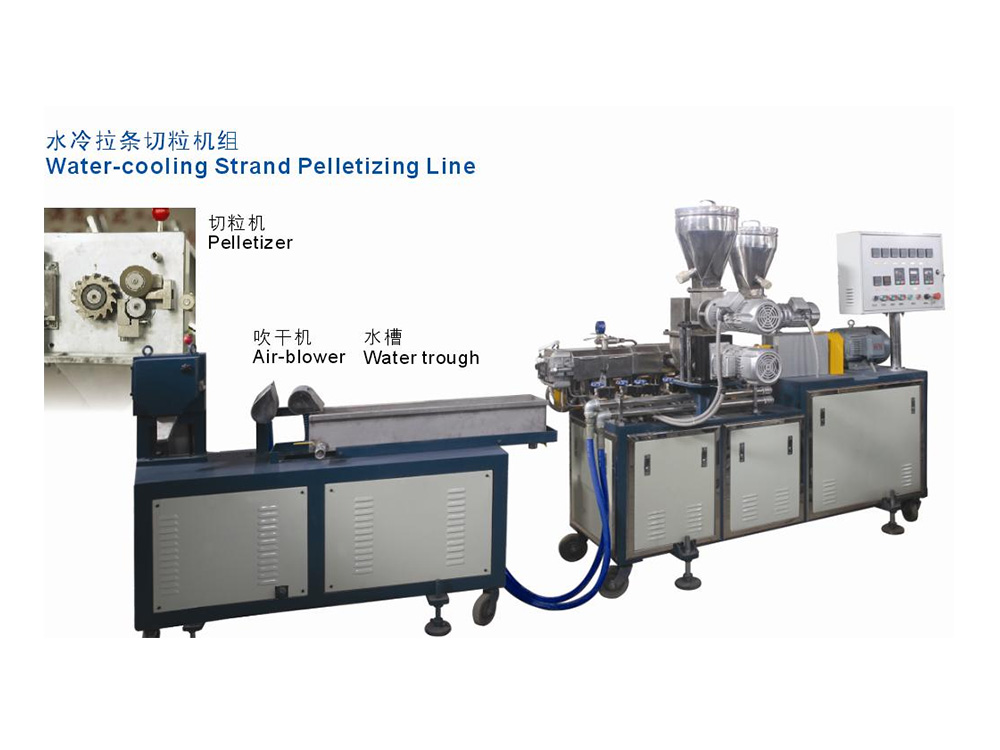

        12． 切粒輔機一套
⑴   1米不銹鋼水槽                 1件
⑵   0.37KW吹干機                 1臺
        13． 備品備件
⑴   加熱器                        2副
⑵   傳動箱輸入、輸出油封各1件     3件
⑶   雙螺桿螺桿元件              160mm
⑷   石棉手套                      2付
⑸   工具箱                        1套

三、客戶準備工作：
整機安裝尺寸為：約4.5M*0.7M
安裝要求：電（20KW，380V）到安裝位置，用10平方線3根，6平方線1根
      進出水（普通自來水管）到安裝位置
